Информационни Мрежи.

  • Устройства осигуряващи мрежови услуги
    • Сървъри
  • Устройства ползващи мрежови услуги
    • Клиенти
  • Средства позволяващи тези устройства да комуникират
    • медни и оптични кабели.
    • антенни излъчватели и приемници.

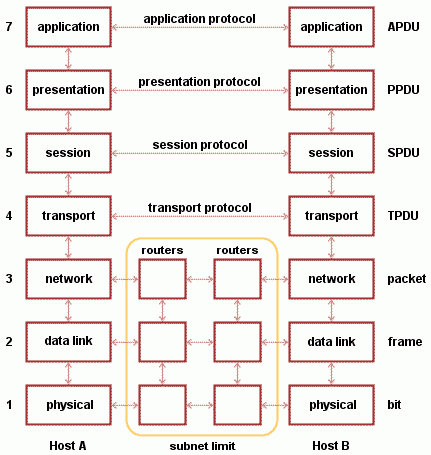

OSI модел

формално дефиниране на мрежата.

  • Изпълнението на една задача е по-лесно, ако задачата се раздели на подзадачи.
  • Отделните подзадачи се изпълняват в отделни стъпки (нива).
    • Във вертикална посока всяка стъпка взема или връща резултат единствено към съседна стъпка без да се интересува от цялостната задача.
    • В хоризонтална посока всяко ниво обменя информация единствено със съответнотo ниво от другата страна.


Физически слой

Физическото ниво е първото и най-ниското от 7-те нива на ОСИ модела. Физическият слой определя спецификацията за изпращането на данни по физическата линия между точките от мрежата в техния суров вид - по битове, вместо логически пакети. Потокът от битове може да се групира в кодови думи или символи и се преобразува в физически сигнал, който се предава по хардуерната транспортна среда. Физическото ниво осигурява електрически, механични и процедурни интерфейси към преносната среда. Формата и свойствата на електрическите конектори, честоти на радио разпространение, модулации, физическа топология и други.


Видове кабели

Параметрите на кабелите не се описват в спецификацията на физическия слой.

Оптичен

  • Може да покрива дистанции без усилватели и повторители от над 100 км.
  • Oптичната линия осигурява галванична развръзка между оборудването.
  • Защитеност на сигнала от електромагнитни смущения
  • Лесно диагностициране на физическа повреда на кабела (в сравнение с медните кабели).
  • Изисква специална техника за заваряване.
  • Ако погледнете към сърцевината на влакното при включен лазер може да си изгорите ретината. Малко запрашаване на конекторите може да даде голямо затихване.
  • Използва се сгъстен въздух за почистване.

Tипични стойности:

  • Затихване на SMF α = 0.2-0.3 dB/km (SMF - single mode fiber - едно-модов кабел)
  • Затихване в заварка – 0.05 – 0.1 dB
  • Затихване в конектори – 0.4 – 1dB
  • Входна мощност във влакното 0dBm – 5dBm
  • Входна мощност във приемника 1dBm – -3dBm

Преобразуване от dBm в mW: P [dBm] = 10*log P[mW]/1mW; P[mW] = 10^(P[dBm]/10)

Коаксиален – дебел и тънък

Усукана двойка

  • STP, UTP, FTP. - екраниран неекраниран кабел.
  • Cat.5, Cat.5e и Cat.6. - категорията на кабела.
  • 10Base-T (Ethernet), 100Base-TX (Fast Ethernet), 1000Base-T (Gigabit Ethernet).
    • 10Base-T и 100Base-TX използват две усукани двойки
    • 1000Base-T използва всички проводници.
  • За връзка между мрежовата карта и кабела се използва конектор RJ45.

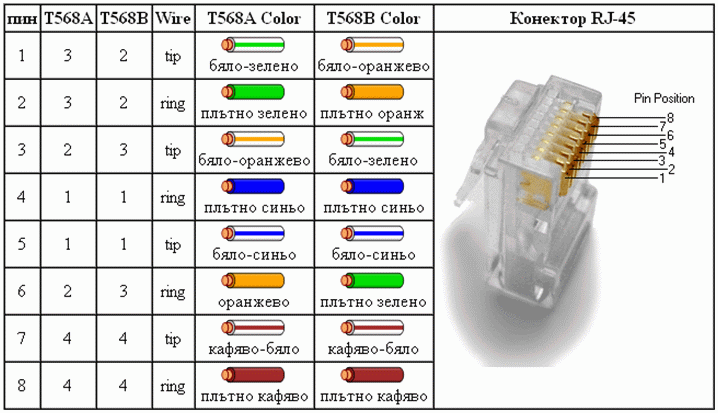

На фиг. 2 са показани възможните варианти за подреждане на проводниците. Принципно се използва Т568B цветова схема. При директно свързване на мрежови карти поддържащи само 10Base-T и/или 100Base-TX кабелът трябва да е кръстосан (crossover), т.е. единият край да е по Т568А, а другият по Т568B.


Поставяне на конектор RJ45 на UTP кабел.

  1. Внимателно отстранете около 2 см от PVC (външната) обвивката на кабела, без да наранявате изолацията на цветните проводници. Може да се използва специалния нож вграден в клещите или друго приспособление.
  2. Разплетете проводниците от оголения кабел и ги подредете в съответствие със схемата, като държите кабела в края на неоголената част и го сплесквате.
  3. Подравнете проводниците с дължина около 1.2 см. Може да наложите кабела върху конектора. Част от неоголената част също влиза в конектора. Използвайте ножа на клещите.
  4. Пъхнете кабела в конектора, като внимавате да не се размести подредбата. Проверете дали всички проводници стигат до челото на конектора и дали когато конекторът е с лице към вас, най-десният проводник е кафяв.
  5. Кримпнете конектора с клещите.

http://www.youtube.com/watch?v=v7H8OoKA4F8

Кодиране

За намаляване на честотния спектър, подобряване на електрическите характеристики на сигнала и повишаване устойчивостта на грешки.

Ethernet

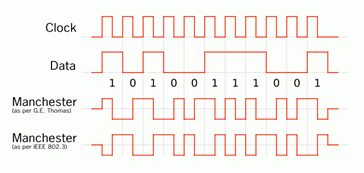

Манчестър Кодиране използва се при Ethernet

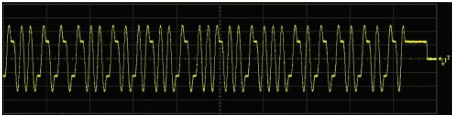

Времедиаграма Осцилограма

Fast Ethernet

B4/B5 + MPL-3 използва се при Fast Ethernet

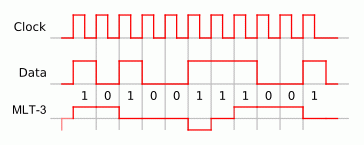

B4/B5 кодиране

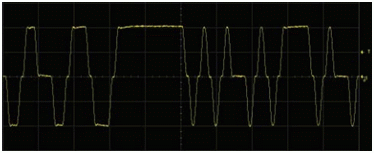

Времедиаграма Осцилограма

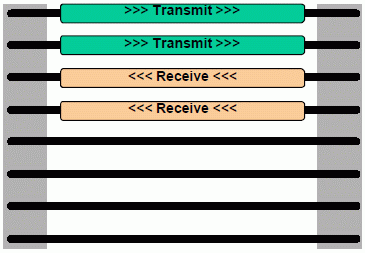

Използвани двойки за сигнализация при 10/100 Mbit

Gigabit Ethernet

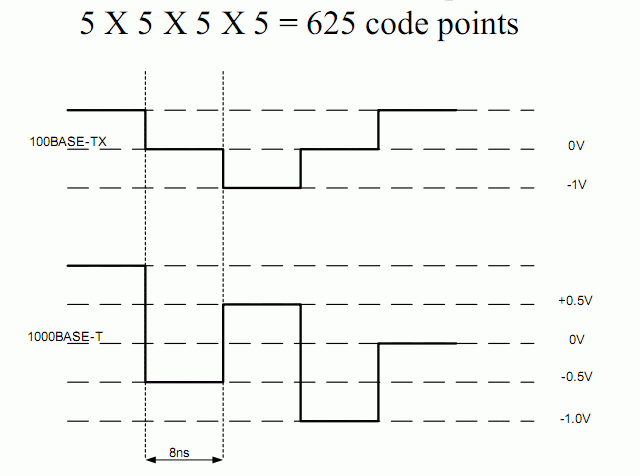

PAM5 използва се при Gigabit Ethernet (Импулсно амплитудна модулация с 5 нива, използват се 4-те двойки едновременно).

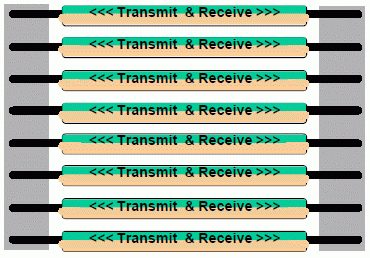

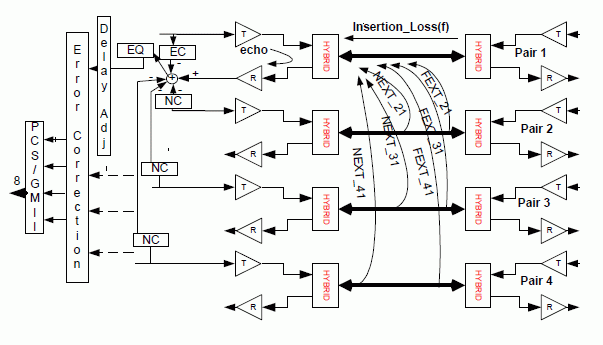

Pam5.gif Detection1000.gif Използвани двойки за сигнализация при 1000 Mbit

Задачи

  1. Да се окомплектова patch кабел 2м. Всеки студент кримпва по една букса.
  2. Да се изчисли колко ще е нужната входяща мощност за оптично трaсе от 10 км:
    • затихването на кабела е 0.2dB/km,
    • дължина на една макара е 1км,
    • затихване в заварка е 0.05dB.
    • Необходима мощност на детекора 0dB
  3. Кодирайте първите две букви на името си в B4/B5 и представете времедиаграмата с MLT-3 код.
